水用流量計的選擇：

首先，要知道適合測量自來水的流量計有電磁流量計、超聲波流量計、渦街流量計、孔板流量計、V錐流量計、機械式金屬浮子流量計等；

其次，我們要分析需要確定測量自來水的管道材質和連接方式，如果是選用電磁流量計，要考慮連接方式為法蘭，那么被測管道需要斷開，并焊接法蘭，塑料（PVC）管道或者水泥管道等無法焊接法蘭的材質則最好不要選用電磁流量計。渦街流量計、渦輪流量計、管道式超聲波流量計和孔板流量計也是如此。如果被測點的管道無法斷開，特別是主要供水線路，而管道是塑料或者碳鋼和不銹鋼，可以選擇外夾式超聲波流量計，只要將傳感器綁在管道外側即可實現流量測量。

第三，對測量精度的要求，一般來水，小口徑電磁流量計的精度可以達到0.5級，即誤差為測量結果的0.5%，外夾式超聲波流量計的精度可以達到1.0級，0.5級產品價格較高。

第四，根據現場電源選用合適的流量計。外夾式超聲波流量計使用AC220V即可，如果是野外測量，可以使用蓄電池供電,選用電池供電型流量計。

總之，如果是新管道已經預留法蘭位置，或者是舊管道本來有管道式流量計現在更換新產品，可以用電磁流量計，反之，如果管道上沒有法蘭也不方便斷管，而且想要更經濟劃算，建議使用外夾式超聲波流量計。

?

?水用流量計--電磁流量計

優勢：

★ 適合管徑DN10-3000，通常測量水的時候優先選擇，精度0.5，特別是口徑大于DN200的管道，最優先推薦；

★ 精度高，0.5級；允許介質中有雜質；安裝方式有法蘭型、插入式或卡箍型；

★ 流量計殼體材質多為碳鋼（也可以定做304不銹鋼），AC220V 或DC24V供電，輸出4-20mA電流、RS485通訊；

★?測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響；

★?高清晰度LCD背光顯示，一體式或分體式；

★ 可以做成潛水型。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

?選型所需參數：管徑、介質、溫度、壓力、流量范圍、現場供電以及信號輸出要求等。

電磁流量計?常用型號：

DMF-50-105-4.0E001-000A0H

型號備注：DN50，測量介質為水，標準式不銹鋼電極，聚四氟乙烯內襯，額定壓力4.0MPa,表體和法蘭材質為碳鋼,介質溫度低于60度，分體顯示瞬時流量和累計流量，DC24V供電，4-20mA輸出，精度0.5，法蘭連接。保證精度測量流量范圍：1.19-179??m3/h

技術參數:
★?儀表精度：管道式0.5級、1.0級；插入式2.5級
★?測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
★ ?流速范圍：0.2～10m/s
★?環境溫度：-40℃～+60℃
★ ?介質溫度：聚四氟乙烯襯里≤180℃ ??橡膠材質襯里: ≤65℃
★?防爆標志：ExmibdⅡBT4
★?外磁干擾：≤400A/m
★?外殼防護： IP65，IP67，IP68
★?輸出信號：4～20mA.DC，負載電阻0～750Ω
★?通訊輸出：RS485或CAN總線
★?電源電壓：90～220V.AC、24±10%V.DC
★?最大功耗：≤10VA

常用樣品展示：

?

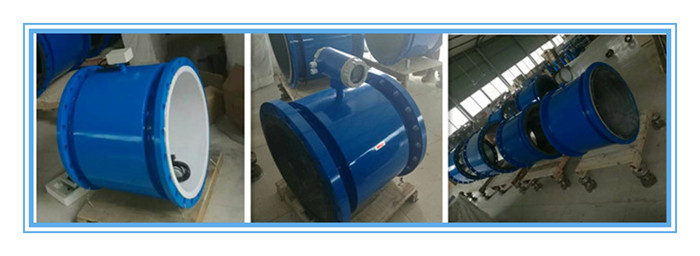

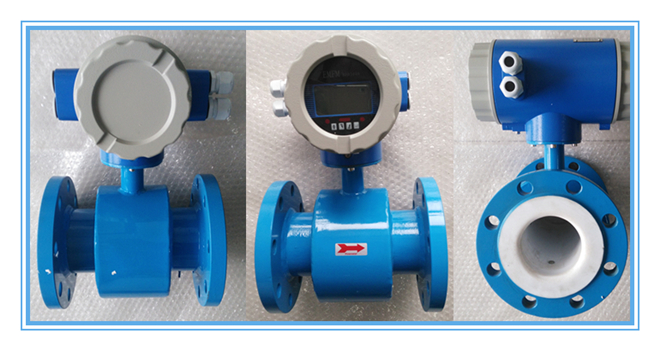

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（大口徑電磁流量計）?

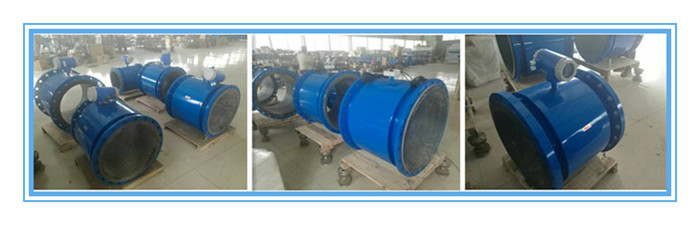

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（大口徑電磁流量計）

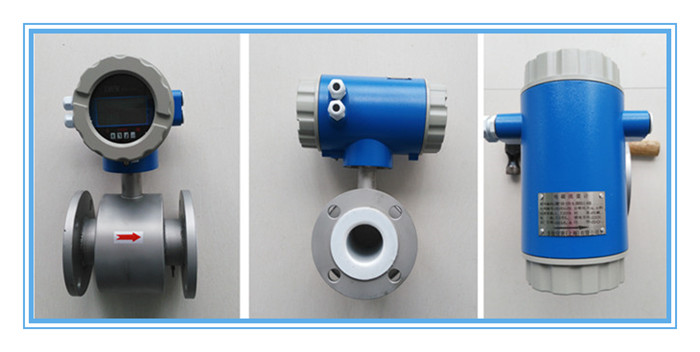

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （不銹鋼殼體電磁流量計）

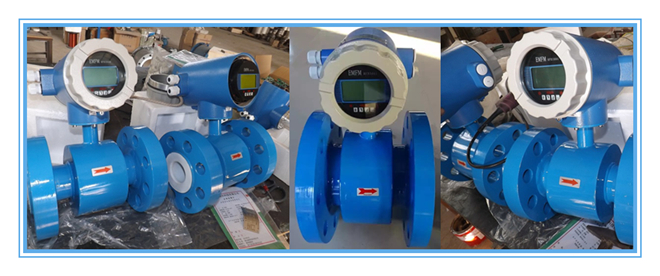

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（高壓型電磁流量計）

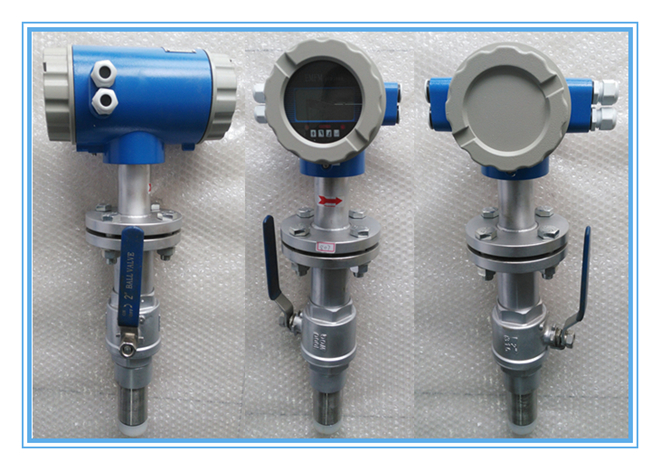

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （插入式電磁流量計）

?

選擇正確的安裝地點和采用正確的安裝方法是使用好電磁流量計的關鍵，若安裝失誤，不但會影響測量效果，還會影響測量精度，更會影響流量計的使用壽命，甚至會損壞流量計。

安裝地點選擇

為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：

★?盡量避開鐵磁性物體及具有強電磁場的設備(如大電機.大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。

★?應盡董安裝在干燥通風之處，不宜在潮濕.易積水的地方安裝。

★?應盡量避免日曬雨淋，避免環境溫度高于60°C及相對濕度大于95％。

★?選擇便于維修，活動方便的地方。

?

★?流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。

?

?安裝要求

為了您正確的測量，在選擇管道上位置時應注意以下幾點要求：

★?傳感器既可在直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。

★?介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。

★?對于液固兩相流體，最好采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。

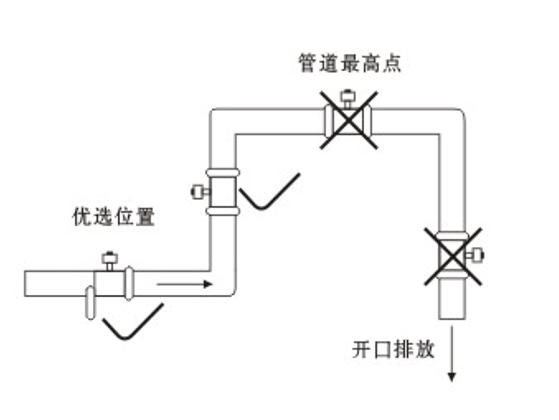

★?流量計安裝位置介質不滿時，可采取抬高流置計后端管路的方法，使其滿 管，嚴禁在管道最高點和出水口安裝流量計。

★?修改管道的安裝方法：當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足前直管段≥10DN、后直管道≥5DN(DN為管徑)。

★?前后直管段為流量計前≥10DN,后端≥5DN。?

儀表接線

★ 若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。

★ 勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。

★ 信號電纜必須與其它的電源嚴格分開，不能敷設在同一根管子內。

★ 信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪 掉，并重新焊好接頭。

★ 電纜斡旋傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

?

電磁流量計詳細網頁說明：http://www.wtscits.cn/chanpin/detail/66

電磁流量計使用說明書下載：http://www.wtscits.cn/xiazai/detail/136

?

水用流量計--渦輪流量計

?優點：

★ 適合口徑DN0.5-300，最小口徑可以做到DN0.5mm;多使用于精確計量，精度最高0.2；

★ 體積小巧、輕便，多使用于實驗室；

★ 三線制脈沖信號、二線制4-20m電流信號多使用于定量控制、PLC 系統中；

★ 連接方式螺紋、法蘭或者卡裝；材質可以定制316L、304等，多使用于食品醫藥行業；

★ 最遠傳輸距離：1000m

?常用型號：LWGY-25ABKS3/NE

型號注解：?渦輪流量計，殼材質為304不銹鋼，DN25，額定壓力4.0MPa,常溫，脈沖信號輸出，螺紋連接，精度0.5，無顯示，24V供電。

?

?

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

?

定貨時應明確 ?：

流量計的型號，并確認該型號所表示的涵義與您所要求的公稱通徑、結構形式、?公稱壓力、流量范圍、精度等級、溫度范圍、防爆要求、防腐性能等相符。 ?? 需我公司配置的附件，如電纜、管道法蘭、螺栓等。

保證精度測量范圍：

?

?

?

技術參數：

?

? ? ?★?測量范圍：0.01m3/h～1800m3/h

? ? ?★?口徑: DN0.5 mm～300mm

? ? ?★?最高工作壓力: 可達35MPa

? ? ?★?精度等級: 0.2 ?0.5 ?1.0級

? ? ?★?環境溫度 -20℃～55℃;

? ? ?★?相對溫度：5%～95%

? ? ?★?被測介質溫度：-20℃～120℃, 最高可達160℃

? ? ?★大氣壓力：86Kpa～106Kpa

? ? ?★防爆等級：ibⅡBT4

? ? ?★信號傳輸距離：傳感器至顯示器的距離可達1000m

樣品展示：

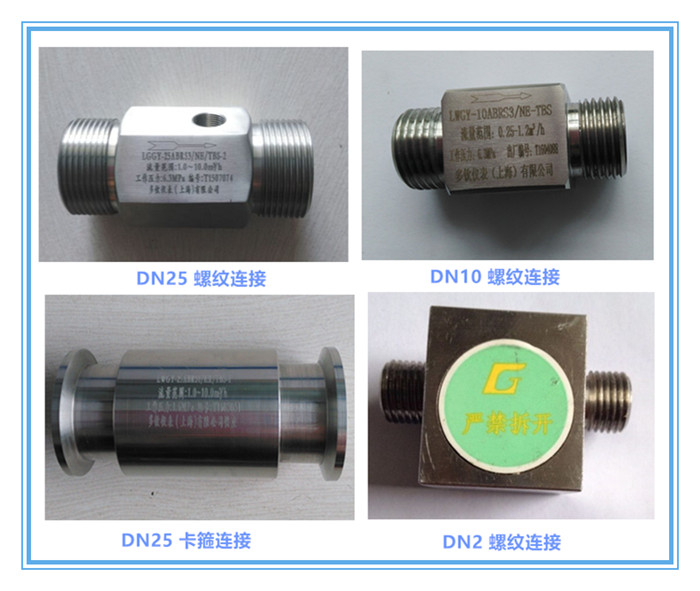

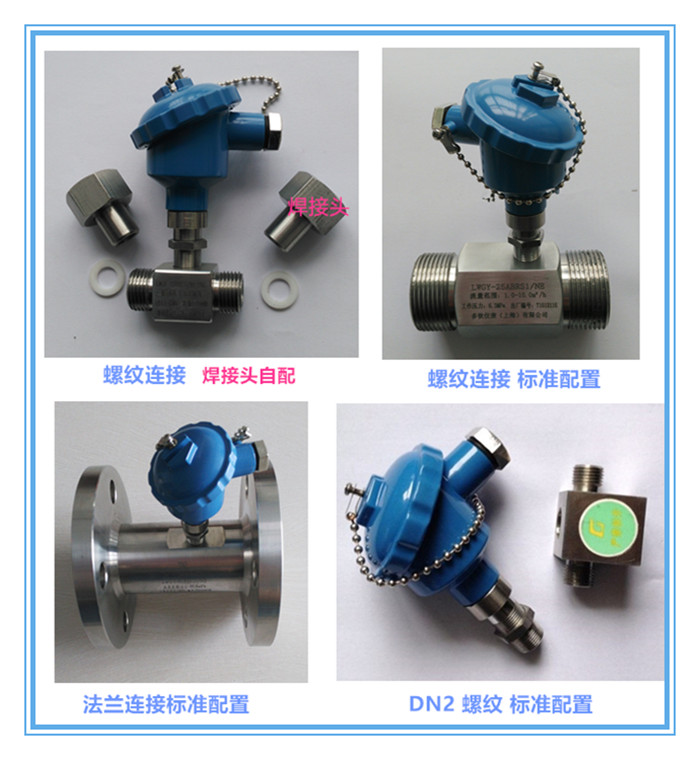

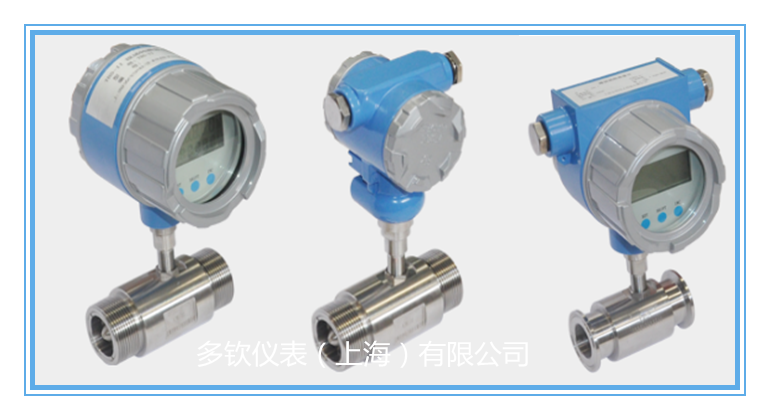

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（渦輪流量計現場顯示型螺紋、卡箍連接）

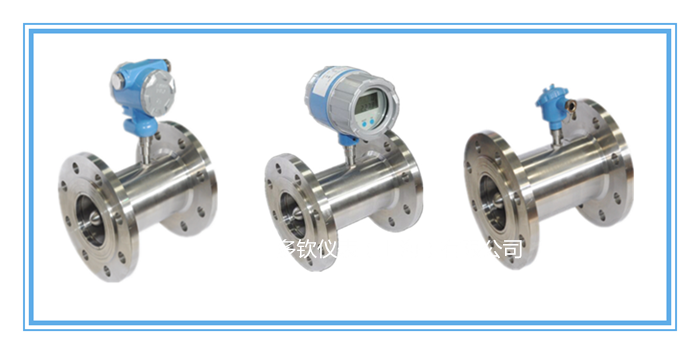

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （渦輪流量計法蘭連接）

?

渦輪流量計網頁詳細介紹：http://www.wtscits.cn/chanpin/index/35

使用說明書下載：http://www.wtscits.cn/xiazai/detail/142

?

??

水用流量計--渦街流量計

優勢：現場顯示，電池供電或DC24V供電。

對比說明：渦街流量計測量液體時，相對于電磁流量計（精度0.5）、渦輪流量計(精度1.0)來說，精度偏低為1.0；但是對于不方便供電（即需要電池供電）的場合，此精度能滿足要求時可優先選擇，性價比高，經濟實惠。

選型所需參數：管徑、介質、溫度、壓力、流量范圍等。

常用型號：?DVS-DL50F11I
型號注解：渦街流量計，介質為水，DN50，表體材質為304不銹鋼，介質溫度：常溫，額定壓力1.6MPa；現場顯示瞬時流量和累計流量，電池供電，配套碳鋼安裝法蘭、螺栓螺母等緊固件。

?渦街流量計產品實拍：

?主要技術指標

?

使用說明書下載：http://www.wtscits.cn/xiazai/detail/119

?產品詳細網頁介紹：http://www.wtscits.cn/chanpin/detail/34

?

?

?

水用流量計--金屬浮子流量計

?

優勢：

★ 純機械式，垂直安裝下進上出，無需供電；（也可水平安裝）

★ 指針式，顯示瞬時流量；

★ 可以回零，可帶上限或下限報警或同時報警；

★ 對于低流量、低壓力測量優勢比較明顯。

?選型所需參數：管徑、介質名稱、溫度、流量范圍、安裝方式、工作壓力以及介質密度等。

常用型號：DQH-40FA-R40-1.6E-M1

型號注解：純機械式流量計，測量介質為水，DN50，表體材質為304不銹鋼，垂直安裝下進上出型，溫度低于100度，額定壓力1.6mpA,顯示瞬時流量，無累計無輸出，法蘭型，自配安裝法蘭等緊固件。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

樣品展示：

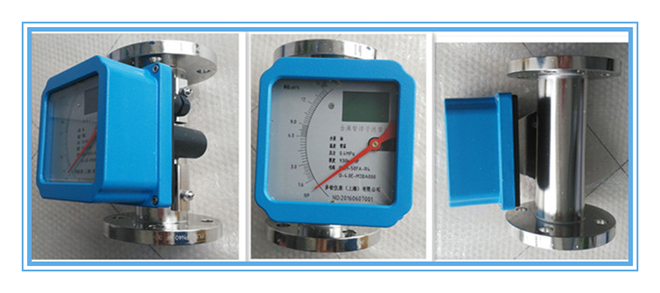

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（智能型金屬浮子 顯示瞬時流量和累計流量）

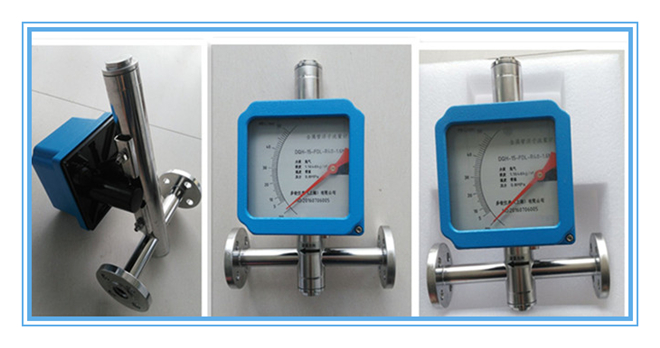

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（水平安裝 純機械式 顯示瞬時流量）

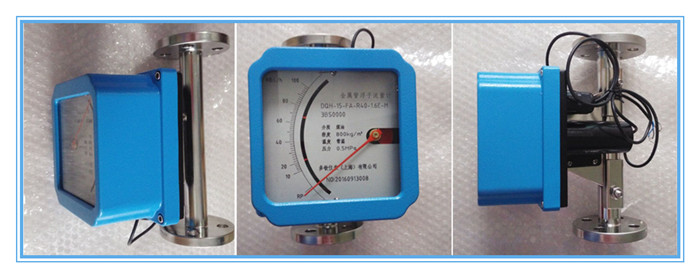

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （帶一路報警 下限報警）

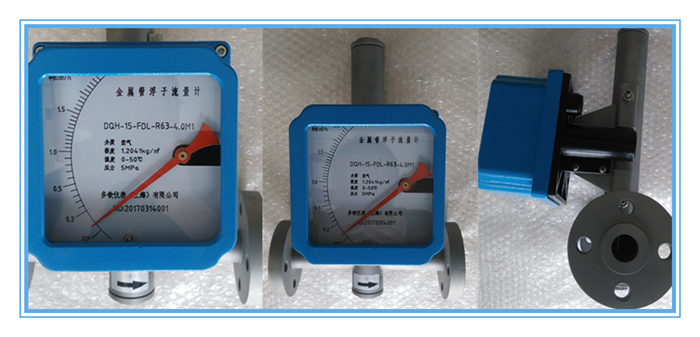

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （高壓型 純機械式 6.3MPa）

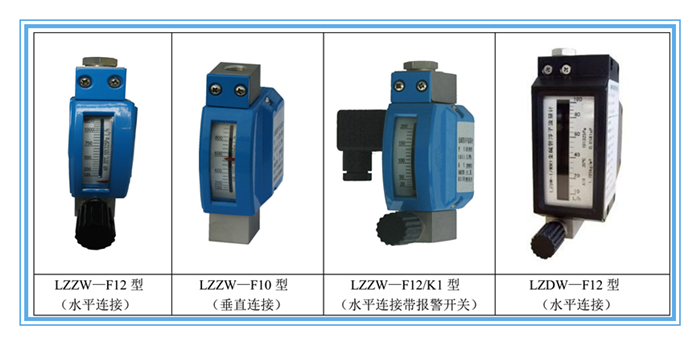

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (微型金屬浮子流量計 迷你型)

技術要求

? ? ?★測量范圍：水（2.5～60000）L/h

? ? ? ? ? ?空氣（0.07～2000）m3/h （在0.101025 MPa、20℃）。

? ??★??準確度等級： 1.5、2.5級。

? ??★?量程比： 10：1。

? ? ?★?工作壓力： DN15～50，4 MPa； DN80～100，1.6MPa。

? ? ?★介質溫度： －80℃～200℃（內襯F46流量計0℃～80℃）。

? ? ?★液體介質粘度：DN15＜5mPa·s；DN25～100＜5mPa·s。

? ? ?★?連接方式：法蘭連接、螺紋連接等；

? ? ?★ ?法蘭采用GB/T9119.8～10標準。

? ? ?★?總長度： DN15～100 250mm。

? ? ?★? 測量管材質：普通型1Cr18Ni9Ti，耐腐型Cr18Ni12Mo2Ti，316L、316襯F46等。

? ? ?如用戶有特殊要求可特殊訂貨。

?

選型樣本下載：http://www.wtscits.cn/xiazai/detail/65

說明書下載：http://www.wtscits.cn/xiazai/detail/120

?

?

?

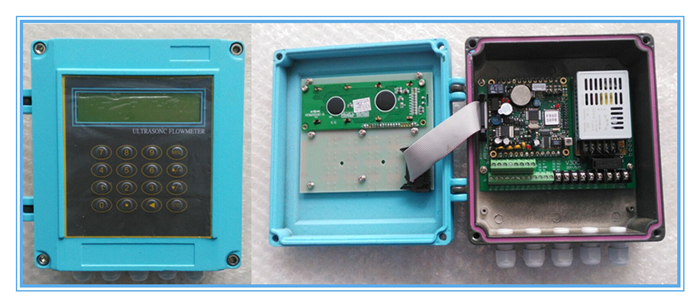

水用流量計--外夾式超聲波流量計

?

?使用要求：自來水流充滿管道、均勻的流過，無雜質，DN25-3000

?優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。

常用型號：TDS-100FM1?
?型號注解：外夾式超聲波流量計，測量介質：自來水，適合所有壓力特別是高壓管道管徑DN50-800，測量瞬時流量和累計流量，4-20mA輸出和485通訊接口，配套中號探頭，220V供電，外夾式安裝。

?

技術參數：

★管道口徑：DN20-DN6000mm

★精度：1.0%,重復性:0.2%

★電流信號：4~20mA或0~20 mA,

★頻率信號：1~9999Hz之間任選（OCT輸出）

★脈沖信號：正、負、凈流量及熱量累計脈沖，繼電器及OCT輸出

★報警信號：繼電器及OCT輸出，近20種源信號可選

★數據接口：RS232C串行接口，可選配RS485或CAN總線

★直管段長度:上游≥10D，下游≥5D，距泵出口處≥30D

★流體溫度≤110℃

★管道襯材：鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里

?

更多詳細內容參考：

外夾式超聲波流量計網頁介紹：?http://www.wtscits.cn/chanpin/detail/147

外夾式超聲波流量計說明書下載：http://www.wtscits.cn/xiazai/detail/175

?

?

校驗自來水流量計 ?--- ?手持式超聲波流量計

? 用途：校驗管道內自來水的瞬時流量和累計流量、流速

?優勢：流量計小巧、輕便；方便攜帶；外貼式安裝；可以多次循環安裝，精度1.0，不用破壞管道。

?

?

更多詳細內容參考： 手持式超聲波流量計?http://www.wtscits.cn/chanpin/detail/131

?

?

更多測量自來水流量計歡迎來電來函咨詢。

測量水用流量計：V錐流量計 ?http://www.wtscits.cn/chanpin/index/59

測量水用流量計：孔板流量計?http://www.wtscits.cn/chanpin/detail/133

測量水用流量計需要選擇哪種原理、類型配置，我們將專業為您提供流量計服務。

?

?

售后與質保 ??

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話咨詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。

?

?
