插入式蒸汽流量計，多使用插入式渦街流量計來測量。

?特點：

★ 壓力損失小、量程范圍大、精度高；在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

★ 無可動機械零件，因此可靠性高,維護量小。

★儀表參數能長期穩定。

★插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。

★有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

??優 點：

★傳感器的通用性很強，從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。

★結構簡單牢固，無可動部件，可靠性高，使用維護方便。

★檢測元件不與介質接觸，性能穩定，使用壽命長 。傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。

★輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網。

★測量范圍寬，量程比可達1：10。

★流量計輸出的信號與流速成線性關系，即與體積流量成正比。

★壓力損失小：例如DN50渦街流量計測量可燃?xì)怏w的流量，若管道內最大流量Qmax =200m3/h時，傳感器的壓力損失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa。

★在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。

★應用范圍廣，蒸汽、氣體、液體流量均可測量。

???局限性：

★插入式渦街流量計一種速度式流量計，漩渦分離的穩定性受流速分布影響，故它對直管段有一定的要求，一般是前"10D，后5D";測量液體時，上限流速受壓損和"氣蝕"現象限制，一般是10m/s。

★測量氣體時，上限流速受介質可壓縮性變化的限制，下限流速受雷諾數和傳感器靈敏度的限制，一般氣體的流速范圍10-70m/s。

★測量蒸汽時，流速范圍為8-50m/s。

★對振動較大敏感，在振動較大的管道安裝時，管道要有一定的減震措施。

★采用壓電晶體作為檢測傳感器，其受溫度的限制，一般長期工作溫度為-40℃～+350℃和-10℃～+250℃。

?

?

插入式蒸汽流量計技術參數：

?

?

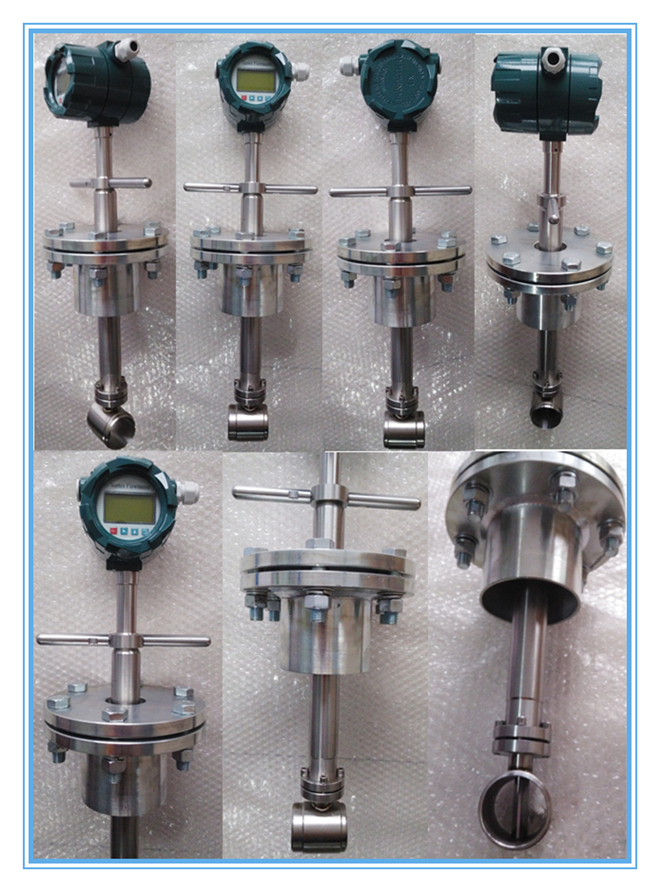

插入式蒸汽流量計樣品展示

?

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

使用常見故障以及排除方法：http://www.duoqinsh.com/duoqinsh-Article-231837/

? ? ? ? ? ? ? ? ? ? ? ?選型樣本下載 ：?http://www.wtscits.cn/xiazai/detail/62

? ? ? ? ? ? ? ? ? ? 使用說明書下載：http://www.wtscits.cn/xiazai/detail/119

?

?

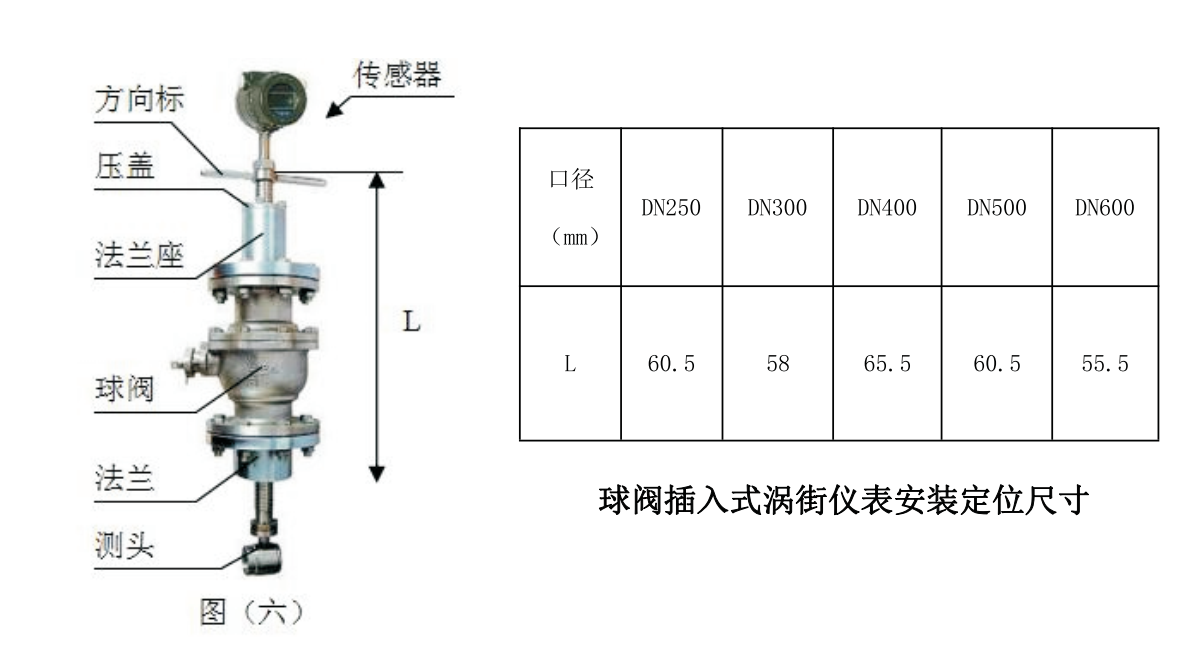

插入式蒸汽流量計尺寸以及安裝：

安裝步驟：

1． 在管道上用氣焊開一個略小于φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利

2． 在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。

3． 將球閥及傳感器安裝在焊接好的發蘭上。

4． 調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。

5． 均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)

6． 檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟5、6。

?

?
