固定式超聲波流量計優勢

★ 耐壓等級： 不受管道內介質壓力影響，適合所有工作壓力下介質流量測量

★使用介質：管道內所有均勻液體介質

★ 使用要求：介質流體滿管、均勻的流過管道，無雜質，DN25-800，僅限于液體

★ 優勢：外夾式（外敷式）安裝，不用破壞管道，保證管道的完整性，精度1.0，顯示瞬時流量和累計流量，輸出485、4-20mA 信號，PVC管、鋼管允許有襯里等都可滿足測量需要，特別適合高壓管道。

?

?

固定式超聲波流量計適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。

★?測量精度：1%；

★?工作電源：隔離DC8-36V或AC85-264V；

★?功 ? ?耗：工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下)；

★?可選輸出：1路標磚隔離RS485輸出；?1路隔離4-20mA或0-20mA輸出（有源、無源可選）；可選HART協議；雙路隔離OCT輸出（OCT1脈沖寬度6-1000ms之間可編程，默認200ms）；1路雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備；

★?可選輸入：三路4-20mA模擬輸入回路；

★?顯 ? ?示：2×10漢字背光顯示器（中英文雙語可選擇）；

★?操 ? ?作：16按鍵或4按鍵窗口化操作；

★?其它功能：自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，并可以通過MODBUS協議讀出；

★?流量傳感器：外敷式、插入式和管段式；

?

性能參數

?

?

工作原理：

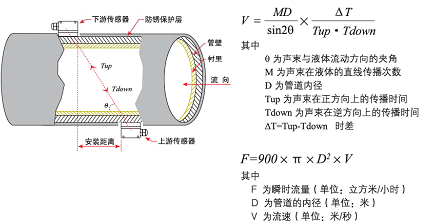

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：

?

?

?

傳感器規格與使用：

?

?

?

?

固定式超聲波流量計儀表井施工要求

如現場傳感器需要安裝在儀表井里時，就必須需要有一定的安裝空間，以便于人能直立工作，即管壁到墻壁之間的距離至少600mm以上，即寬度W>（D+700×2）mm，儀表井軸向?qū)挾萀>D+1200mm，安裝傳感器時，應避開法蘭、焊縫、變徑，并盡量安裝在管道軸線水平位置±45°范圍內。

?

?

注意事項：

◆請在管道軸線水平位置±45°范圍內安裝傳感器

◆請將主機殼體接地

◆傳感器安裝位置應避免開法蘭、焊縫、變徑

◆請留足夠空間便于人能直立工作

?

?

安裝位置：為保證測量精度和穩定性，傳感器的安裝點應選擇在流場分布均勻的直管段部分（正常使用時管道中必須充滿液體）。必須遵循以下原則：

★?選擇滿管的位置，如直管段（流體向上流動） 或水平管段。

★?安裝點應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

?

?

?

★?避免安裝在管道系統的最高點或帶有自由出口的豎直管道上（流體向下流動）

?

?

★?對于開口或半滿管的管道，流量計應安裝在U型管段處。

?

?

★?兩個傳感器必須安裝在管道周面的水平方向上，并且在軸線水平位置±45°范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。

★?傳感器安裝點選擇盡量遠離泵、閥門等設備，也盡可能遠離大功率電臺、強磁場干擾源等；

★?傳感器安裝點表面應光滑、較新、圓度較好。如測量管外面有銹跡或油漆時，應用打磨機或鋼銼將測量點表面打磨約3倍的探頭面積，去掉銹跡油漆，使表面光滑平整，切忌將安裝點打磨成平面，最后用酒精或汽油清洗干凈。

?

---

?

安裝距離

外敷式傳感器安裝間距以兩傳感器的最內邊緣距離為準（參見安裝示意圖），間距的計算方法是首先在菜單中輸入所需的參數以后，查看窗口M25所顯示的數字，并按此數據安裝傳感器。

?

?

安裝方式

外敷式傳感器的安裝方式共有四種。分別是V法、Z法、N法和W法。

DN200以下的管道可優先選用V法，無信號或信號質量差時刻選用Z法，DN200以上的管道或者鑄鐵管時應優先選用Z法，N法和W法是較少使用的方法，通常適合DN50mm以下的細管道安裝。

V 法

一般情況下，V法是比較標準的安裝方法，使用方便、測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍約DN15mm-DN400mm。

?

Z 法

Z法是最常用的安裝方法，特點是超聲波在管道中直接傳輸，無反射（稱為單聲程），信號衰減損耗最小。

Z法可測管徑范圍為100mm-6000mm。現場實際安裝時，簡易200mm以上的管道都要選用Z法（這樣測得信號最大）。

?

?

售后與質保 ??

?

多欽儀表（上海）有限公司供應的所有產品：

所有產品質保2年；

免費提供電話咨詢、指導安裝調試等服務；

協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

量大可以免費上門指導安裝、調試；

服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗?zāi)転槟銕頋M意的服務。

?

?

?
